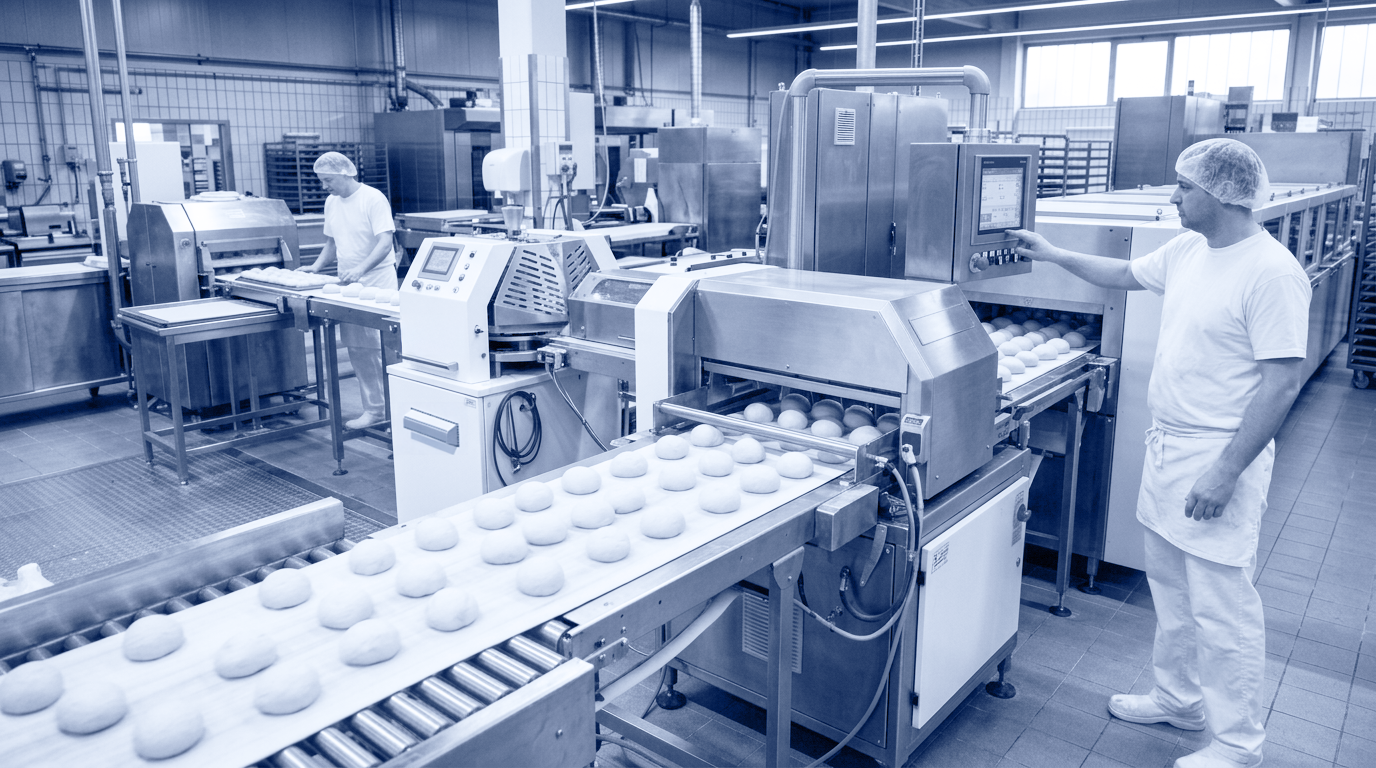

Bäckereimaschinen

Antriebslösungen für Brot- und Brötchenlinien

Industrielle Brot- und Brötchenlinien müssen täglich Höchstleistung erbringen. Hohe Taktraten, präzise Positionierung, anspruchsvolle Hygienevorgaben und ein zuverlässiger Betrieb unter Mehlstaub, Feuchtigkeit und Reinigungsprozessen stellen hohe Anforderungen an die Antriebstechnik. Walther Flender unterstützt Sie mit abgestimmten Lösungen für die gesamte Linie – von der Teigzuführung bis zum Ofen.

Wir empfehlen korrosionsbeständige und antibakteriell beschichtete G.H.A.-Getriebe, lebensmittelkonforme Polyurethan-Zahnriemen gemäß VO (EG) Nr. 1935/2004, reinigungsoptimierte IP69K-Elektromotoren, Edelstahl-Zahnriemenscheiben sowie Edelstahl-, Metallbalg- und temperaturbeständige Elastomerkupplungen. Für den Walzenantrieb innerhalb der Kalibrierung eigenen sich insbesondere Twinpower Zahnriemen, gleichzeitig sorgen GT3 Zahriemen beim Schneiden & Portionieren für höchste Präzision. Den stoßartigen Belastungen im Rahmen des Formens der Teiglinge hält der GTX Zahnriemen stand. Für zusätzliche Prozesssicherheit sorgen Industriefreiläufe als Rücklaufsperre, Überholkupplung oder Schaltfreilauf und unterstützen einen zuverlässigen und wirtschaftlichen Anlagenbetrieb.

Datei	Kategorie	Größe	Dateityp
Fachbeitrag G.H.A.-Getriebe oder Edelstahlgetriebe	Produktinformation (DE)	852.33 KB	pdf
G.H.A. Gear Motors	Produktdatenblatt (EN)	236.92 KB	pdf
G.H.A. Getriebemotoren	Produktdatenblatt (DE)	238.46 KB	pdf
Products for roll production lines	Produktinformation (EN)	2.02 MB	pdf
Produkte für Brötchenlinien	Produktinformation (DE)	2.02 MB	pdf

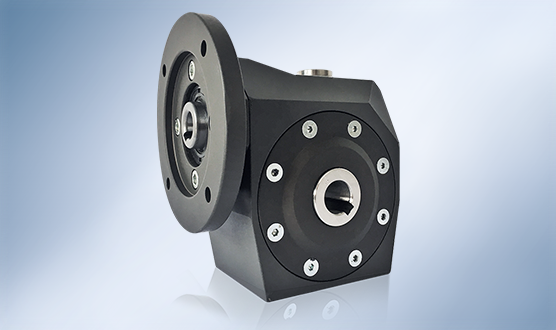

G.H.A. Getriebe: Antibakteriell beschichtet, korrosionsbeständig, & leichter als Edelstahlgetriebe
Polyurethan Zahnriemen: Lebensmittelkonform nach VO (EG) Nr. 1935/2004 und ebenso konformen Beschichtungen
Industriefreiläufe: Optimal einsetzbar als Überholkupplung, Rücklaufsperre oder Schaltfreilauf
Elektromotoren: Reinigungsoptimiertes Gehäuse, Schutzart IP69K, ohne Lüfter
Zahnriemenscheiben: Anwendungsspezifische Ausführungen, z.B. aus korrosionsbeständigem Edelstahl
Wellenkupplungen: Z.B. Edelstahlkupplungen, Metallbalgkupplungen & temperaturbeständige Elastomerkupplungen

Entdecken Sie unsere weiteren Lösungen

Zahnriemenbeschichtungen

Vielfältige Materialien

Polyurethan LL Zahnriemen – Meterware

G.H.A. Getriebe

Industriefreiläufe

Synchronriemen aus Polyurethan

PowerGrip GT3 Synchronriemen aus Neopren

PowerGrip Twin Power Synchronriemen

PowerGrip GTX Synchronriemen aus Neopren

Tools

Nutzen Sie auch unserer vielfältiges Angebot an digitalen Tools.

Belt Drive Navigator 2.0

CAD Daten der Zahnriemenbeschichtungen

CAD Zahnriemenscheiben Konfigurator

FAQs

+ - Welche Antriebstechnik eignet sich für Brot- und Brötchenlinien?

Für automatisierte Brot- und Brötchenlinien empfiehlt sich ein durchgängiges Antriebskonzept, das gezielt auf jeden Prozessschritt abgestimmt ist. Lebensmittelkonforme PU-Zahnriemen, Zahnriemenscheiben aus Edelstahl, hygienegerechte Getriebemotoren, spielfreie Kupplungen und anwendungsspezifische Industriefreiläufe bilden dafür eine geeignete Basis. Bei der Auslegung sind insbesondere Positioniergenauigkeit, Synchronlauf, Start-Stopp-Betrieb, Reinigungsbeständigkeit, Mehlstaub, Feuchtigkeit und Temperaturschwankungen zu berücksichtigen. Da sich die Betriebsbedingungen zwischen Teigzuführung, Kalibrierung, Portionierung, Gären, Absetzen und Backen deutlich unterscheiden, sollte jeder Anlagenabschnitt separat ausgelegt werden.

+ - Welche Zahnriemen eignen sich für Bäckereimaschinen?

Die Auswahl des Zahnriemens sollte sich nach Prozessschritt, Belastung und Hygienebedingungen richten. Für Transport- und Förderaufgaben in lebensmittelnahen Bereichen empfehlen sich PU-Zahnriemen mit dokumentierter Lebensmittelkonformität. Für die Teigbandformung eignen sich je nach Aufgabe PU-Zahnriemen mit Supergrip- oder weißer PVC-Beschichtung. Präzise Kalibrier- und Positionieraufgaben lassen sich mit HTD-, GT3- oder GTX-Zahnriemen realisieren. Für gegenläufige Walzen empfehlen sich doppelseitig verzahnte TwinPower-Zahnriemen.

+ - Was bedeutet Lebensmittelkonformität bei Zahnriemen?

Lebensmittelkonformität bedeutet, dass die verwendeten Materialien die für den vorgesehenen Einsatz relevanten rechtlichen Anforderungen erfüllen. Für die dokumentierten Polyurethan-LL-Zahnriemen ist eine Lebensmittelkonformität nach VO (EG) Nr. 1935/2004 angegeben. Auch Transportzahnriemen können mit entsprechend konformen Beschichtungen ausgeführt werden, beispielsweise mit weißen PVC-, Noppen- oder Supergrip-Oberflächen. Vor dem Einsatz sollten die konkrete Einbausituation, die Art des Produktkontakts, die verwendeten Reinigungsmedien und die Betriebsbedingungen geprüft werden. Maßgeblich ist die Produktdokumentation der gewählten Ausführung.

+ - Welche Zahnriemenbeschichtung eignet sich für den Teigtransport?

Die Zahnriemenbeschichtung sollte passend zur gewünschten Reibung, zur Teigkonsistenz und zu den Reinigungsbedingungen ausgewählt werden. Für die Teigbandformung empfehlen sich je nach Aufgabe Supergrip Weiß oder FDA-PVC Weiß. Darüber hinaus stehen lebensmittelkonforme PVC-, Noppen- und Supergrip-Ausführungen zur Verfügung. Bei der Auswahl sollten die erforderliche Mitnahme, die Bandgeschwindigkeit, die Umlenkradien und das eingesetzte Reinigungsverfahren berücksichtigt werden.

+ - Welche Antriebslösung eignet sich für die Teigzuführung?

Für die Teigzuführung empfiehlt sich eine Antriebslösung, die präzise dosiert, mehlstaubbeständig ist und sich einfach reinigen lässt. Geeignet sind TPU-Zahnriemen mit lebensmittelkonformer Beschichtung, Zahnriemenscheiben aus Edelstahl sowie Schnecken- oder Kegelstirnradgetriebemotoren. Eine Rücklaufsperre verhindert das ungewollte Zurücklaufen von Dosierschnecken oder Förderbändern.

+ - Wie wird ein synchroner Lauf der Kalibrierwalzen erreicht?

Für einen synchronen Lauf der Kalibrierwalzen empfehlen sich dehnungsarme Zahnriemen, Präzisions-Zahnriemenscheiben und spielfreie Kupplungen. HTD-, GT3- oder GTX-Zahnriemen unterstützen eine genaue Positionierung und ein geringes Reversierspiel. Bei gegenläufigen Walzen eignen sich doppelseitig verzahnte TwinPower-Zahnriemen. Zusätzlich sollten eine konstante Bandspannung, ein geringer Rundlauffehler und eine präzise Geschwindigkeitsregelung sichergestellt werden.

+ - Welche Antriebskomponenten eignen sich zum Schneiden und Portionieren von Teig?

Für das Schneiden und Portionieren von Teig empfehlen sich GT3- oder GTX-Zahnriemen sowie lebensmittelkonforme PU-Zahnriemen. Edelstahl-Zahnriemenscheiben, Servogetriebe, Schneckengetriebe mit reduziertem Winkelspiel und spielfreie Servokupplungen unterstützen eine exakte Taktung und wiederholgenaue Positionierung. Metallbalgkupplungen eignen sich zusätzlich für präzise Bewegungsübertragungen. Bei taktbetriebenen Schneidsystemen kann ein Überholfreilauf die anwendungsspezifische Funktion übernehmen.

+ - Welche Zahnriemen eignen sich zum Formen und Rundwirken von Teiglingen?

Für das Formen und Rundwirken von Teiglingen empfehlen sich je nach Belastung HTD-8M-, GTX-8M- oder HYBRID-Zahnriemen. Sie unterstützen die präzise Synchronisierung bei höheren Drehmomenten und stoßartigen Belastungen. Zahnriemenscheiben aus Edelstahl oder beschichtetem Stahl, Kegelstirnrad- oder Flachgetriebe sowie elastische Kupplungen oder Klauenkupplungen ergänzen den Antriebsstrang. Für Vorschubsysteme mit überlaufender Bewegung eignen sich Schaltfreiläufe.

+ - Welche Antriebstechnik eignet sich für Gärschränke?

Für Gärschränke empfiehlt sich korrosions- und feuchtigkeitsbeständige Antriebstechnik. Geeignet sind lebensmittelkonforme, feuchtigkeitsbeständige PU-Zahnriemen, Zahnriemenscheiben aus Edelstahl, Edelstahl-Getriebemotoren oder Getriebemotoren in IP66-Ausführung sowie Edelstahl- oder Elastomerkupplungen. An Hubwerken sollten Rücklaufsperren vorgesehen werden. Die Auswahl ist auf die tatsächliche Temperatur, hohe Luftfeuchtigkeit, Kondenswasser und die verwendeten Reinigungsverfahren abzustimmen.

+ - Welche Antriebslösung ermöglicht das präzise Absetzen von Teiglingen?

Für das präzise und schonende Absetzen von Teiglingen empfehlen sich Linearantriebs-Zahnriemen als Meterware oder lebensmittelkonforme PU-Zahnriemen. Zahnriemenscheiben aus Edelstahl, Servogetriebe und Positionierantriebe unterstützen schnelle Taktzeiten und eine hohe Wiederholgenauigkeit. Spielfreie Metallbalgkupplungen sorgen für eine präzise Bewegungsübertragung mit geringen Schwingungen. Für Indexier- und Takteinrichtungen können anwendungsspezifische Industriefreiläufe eingesetzt werden.

+ - Können Zahnriemen im Ofenbereich einer Bäckereimaschine eingesetzt werden?

Zahnriemen können außerhalb des direkten heißen Backraums eingesetzt werden, sofern die tatsächliche Temperatur innerhalb der zulässigen Einsatzgrenzen des gewählten Riemens liegt. Dafür eignen sich HTD- oder GT-Zahnriemen. Im heißen Bereich des Ofens empfiehlt sich dagegen eine geeignete Ketten- oder Spezialfördertechnik. Ergänzend sollten temperaturbeständige Stahlscheiben, Stirnrad- oder Kegelstirnradgetriebe, temperaturbeständige Kupplungen und Rücklaufsperren an Ofenförderern geprüft werden. Entscheidend sind die konkrete Temperaturverteilung und Einbausituation.

+ - Welche Vorteile bieten G.H.A.-Getriebemotoren in Bäckereimaschinen?

G.H.A.-Getriebemotoren empfehlen sich für Bäckereimaschinen und andere anspruchsvolle Anwendungen der Lebensmittelindustrie. Die patentierte G.H.A.-Beschichtung kombiniert Korrosionsschutz, Verschleißfestigkeit und hygienische Eigenschaften. Die Oberfläche ist antibakteriell und fettabweisend sowie beständig gegen Nässe, Chemikalien und Wash-Down-Reinigungsprozesse. Gegenüber Edelstahlgetrieben bietet die Aluminiumausführung ein geringeres Gewicht. Verfügbar sind Schnecken- und Kegelstirnradgetriebe; Schmierstoffe in FDA-H1-/UH1-Ausführung und Wellendichtringe in FDA-Ausführung sind auf Anfrage erhältlich.

+ - Wann eignet sich der MHA-Premium-Motor für Bäckereimaschinen? Deutsch

Der MHA-Premium-Motor empfiehlt sich für Bäckereimaschinen, wenn ein glattes, reinigungsoptimiertes Außengehäuse, Korrosionsbeständigkeit und eine hohe Schutzart erforderlich sind. Der Motor verfügt über die Schutzart IP69K, die Effizienzklasse IE4 und ein G.H.A.-behandeltes Aluminiumgehäuse. Die lüfterlose Bauweise reduziert äußere Geometrien, an denen sich Verunreinigungen ablagern können, und eignet sich dadurch auch für Bereiche mit Mehlstaub. Vor der Auswahl sollten Einbausituation, Reinigungsmedien und Betriebsanforderungen geprüft werden.

+ - Welche Aufgaben übernehmen Industriefreiläufe in Bäckereimaschinen?

Industriefreiläufe übernehmen in Bäckereimaschinen je nach Anwendung die Funktion einer Rücklaufsperre, eines Überholfreilaufs oder eines Schaltfreilaufs. Rücklaufsperren verhindern das ungewollte Zurücklaufen von Dosierschnecken, Förderbändern, Hubwerken oder Ofenförderern. Überholfreiläufe eignen sich für bestimmte taktbetriebene Schneidsysteme. Schaltfreiläufe unterstützen Vorschubsysteme mit überlaufender Bewegung. Da nicht jeder Anlagenabschnitt einen Freilauf benötigt, sollte die Auswahl funktionsbezogen erfolgen.
